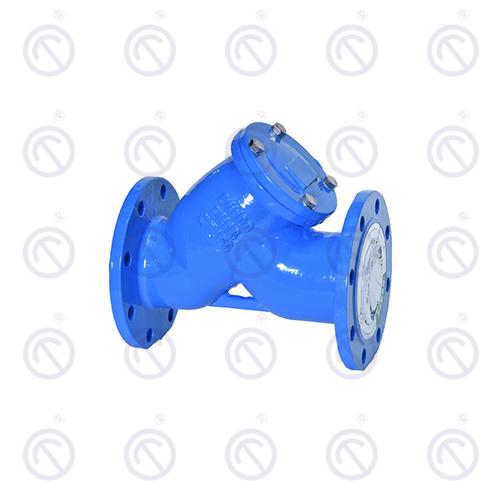

产品概述
过滤器是输送介质管道上不可缺少的一种装置。 过滤器由阀体、滤网、排污部分组成。待处理的 介质经过过滤器的滤网后，其杂质被阻挡，以此 来保护减压阀、泄压阀、定水位阀和水泵等管道 设备，以达到正常运转。
本公司生产的丫型过滤器可带有排污口，安装时 Y型口朝下，管道内杂物会收集到过滤器网内排 污口上，不需拆卸过滤器彳壬何部件来排除污物， 只需打开排污口即可排污。当需要清洗时，只要 将可拆卸的滤网取出，处理后重新装入即可，因 此，使用维护极为方便。
产品标准
• 连接法兰：GB/T 9113、JB/T 79、HG/T 20529、EN 1092
• 检验标准：GB/T 13927、API 598
性能规范
• 公称压力：PN1.6,2.5MPa
• 壳体实验：PT2.4, 3.8MPa
• 适用介质：
SY41-(16-25)C 水、油品、气体
SY41-(16-25)P硝酸类
SY41-(16-25)R 醋酸类
• 适用温度：-29°C-425°C

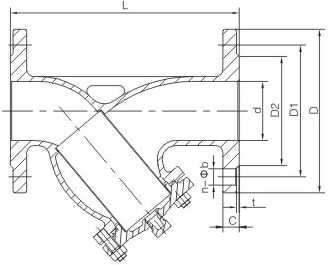

产品结构
主要零件材料
材料名称 | SY41-(16-25)C | SY41-(16-25)P | SY41-(16-25)R |
阀体 | WCB | ZG1Cr18Ni9Ti, CF8 | ZG1CH8Ni12Mo2Ti, CF8M |
阀盖 | WCB | ZG1Cr18Ni9Ti, CF8 | ZG1Cr18Ni12Mo2Ti, CF8M |
过滤网 | ICrISNiQTi, 304 | ICr18Ni9Ti, 304 | 1Cr18Ni12Mo2Ti, 316 |
垫片 | 聚四氟乙烯/钢带石墨缠绕 | ||
主要尺寸和重量
PN16
DN | D | L | D | D1 | D2 | C | T | N-ΦB | |||
JB/T 79 | HG/T 20592 | JB/T 79 | HG/T 20592 | JB/T 79 | HG/T 20592 | ||||||
15 | 15 | 130 | 95 | 95 | 65 | 45 | 14 | 16 | 2 | 4-Φ14 | 4-Φ14 |
20 | 20 | 140 | 105 | 105 | 75 | 55 | 14 | 18 | 2 | 4-Φ14 | 4-Φ14 |
25 | 25 | 150 | 115 | 115 | 85 | 65 | 14 | 18 | 2 | 4-Φ14 | 4-Φ14 |
32 | 32 | 170 | 135 | 140 | 100 | 78 | 16 | 18 | 2 | 4-Φ18 | 4-Φ18 |
40 | 38 | 200 | 145 | 150 | 110 | 85 | 16 | 18 | 3 | 4-Φ18 | 4-Φ18 |
50 | 50 | 220 | 160 | 165 | 125 | 100 | 16 | 18 | 3 | 4-Φ18 | 4-Φ18 |
65 | 64 | 252 | 180 | 185 | 145 | 120 | 18 | 18 | 3 | 4-Φ18 | 8-Φ18 |
80 | 76 | 280 | 195 | 200 | 160 | 135 | 20 | 20 | 3 | 8-Φ18 | 8-Φ18 |
100 | 100 | 320 | 215 | 220 | 180 | 155 | 20 | 20 | 3 | 8-Φ18 | 8-Φ18 |
125 | 125 | 350 | 245 | 250 | 210 | 185 | 22 | 22 | 3 | 8-Φ18 | 8-Φ18 |
150 | 150 | 400 | 280 | 285 | 240 | 212 | 24 | 22 | 2 | 8-Φ23 | 8-Φ22 |
200 | 200 | 485 | 335 | 340 | 295 | 268 | 26 | 24 | 2 | 12-Φ23 | 12-Φ22 |
250 | 250 | 550 | 405 | 405 | 355 | 320 | 30 | 26 | 2 | 12-Φ25 | 12-Φ26 |
300 | 300 | 610 | 460 | 460 | 410 | 378 | 30 | 28 | 2 | 12-Φ25 | 12-Φ26 |
350 | 350 | 680 | 520 | 520 | 470 | 428 | 34 | 30 | 2 | 16-Φ25 | 16-Φ26 |
400 | 400 | 780 | 580 | 580 | 525 | 490 | 36 | 32 | 2 | 16-Φ30 | 16-Φ30 |
450 | 450 | 850 | 640 | 640 | 585 | 550 | 40 | 40 | 2 | 20-Φ30 | 20-Φ30 |
500 | 500 | 900 | 705 | 715 | 650 | 610 | 44 | 44 | 2 | 20-Φ34 | 20-Φ33 |
PN25
DN | D | L | D | D1 | D2 | C | T | N-OB | |||
JB/T 79 | HG/T 20592 | JB/T 79 | HG/T 20592 | JB/T 79 | HG/T 20592 | ||||||
15 | 15 | 130 | 95 | 95 | 65 | 45 | 16 | 16 | 2 | 4-Φ14 | 4-Φ14 |
20 | 20 | 140 | 105 | 105 | 75 | 55 | 16 | 18 | 2 | 4-Φ14 | 4-Φ14 |
25 | 25 | 150 | 115 | 115 | 85 | 65 | 16 | 18 | 2 | 4-Φ14 | 4-Φ14 |
32 | 32 | 170 | 135 | 140 | 100 | 78 | 18 | 18 | 2 | 4-Φ18 | 4-Φ18 |
40 | 38 | 200 | 145 | 150 | 110 | 85 | 18 | 18 | 3 | 4-Φ18 | 4-Φ18 |
50 | 50 | 220 | 160 | 165 | 125 | 100 | 20 | 20 | 3 | 4-Φ18 | 4-Φ18 |
65 | 64 | 252 | 180 | 185 | 145 | 120 | 22 | 22 | 3 | 8-Φ18 | 8-Φ18 |
80 | 76 | 280 | 195 | 200 | 160 | 135 | 22 | 24 | 3 | 8-Φ18 | 8-Φ18 |
100 | 100 | 320 | 230 | 235 | 190 | 160 | 24 | 24 | 3 | 8-Φ23 | 8-Φ22 |
125 | 125 | 350 | 270 | 270 | 220 | 188 | 28 | 26 | 3 | 8-Φ25 | 8-Φ26 |
150 | 150 | 400 | 300 | 300 | 250 | 218 | 30 | 28 | 2 | 8-Φ25 | 8-Φ26 |
200 | 200 | 485 | 360 | 360 | 310 | 278 | 34 | 30 | 2 | 12-Φ25 | 12-Φ26 |
250 | 250 | 550 | 425 | 425 | 370 | 335 | 36 | 32 | 2 | 12-Φ30 | 12-Φ30 |
300 | 300 | 610 | 485 | 485 | 430 | 395 | 40 | 34 | 2 | 16-Φ30 | 16-Φ30 |
350 | 350 | 680 | 550 | 555 | 490 | 450 | 44 | 38 | 2 | 16-Φ34 | 16-Φ33 |
400 | 400 | 780 | 610 | 620 | 550 | 505 | 48 | 40 | 2 | 16-Φ34 | 16-Φ36 |
450 | 450 | 850 | 660 | 670 | 600 | 555 | 50 | 46 | 2 | 20-Φ34 | 20-Φ36 |
500 | 500 | 900 | 730 | 730 | 660 | 615 | 52 | 48 | 2 | 20-Φ41 | 20-Φ36 |
