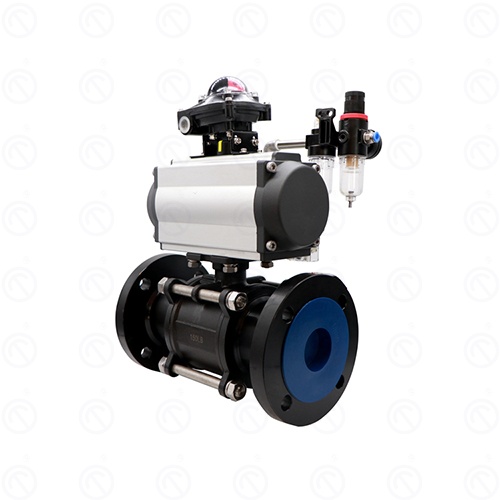

三片式法兰球阀
三片式法兰球阀
产品详情

性能规范

•公称压力：PN1.6、2.5、4.0Mpa

•强度试验压力：PT2.4、3.8、6.0MPa

•低压气密封试验压力：0.6MPa

•适用介质：

Q41F-(16-64) )C 水、油品、气体

Q41F-(16-64)P 硝酸类

Q41F-(16-64)R 醋酸类

适用温度：-29°C~150°C

产品结构


主要零件材料

材料名称

Q41F-(16-40)C

Q41F-(16-40)P

Q41F-(16-40)R

阀体

WCB

ZG1Cr18Ni9Ti
CF8

ZG1Cr18Ni12Mo2Ti
CF8M

阀盖

WCB

ZG1Cr18Ni9Ti
CF8

ZG1Cr18Ni12Mo2Ti
CF8M

球体

ICr18Ni9Ti
304

ICr18Ni9Ti
304

1Cr18Ni12Mo2Ti
316

阀杆

ICr18Ni9Ti
304

ICr18Ni9Ti
304

1Cr18Ni12Mo2Ti
316

密封圈

聚四氟乙烯 Pdytetrafluorethylene(PTFE)

填料

聚四氟乙烯 Polytetrafluorethylene(PTFE)

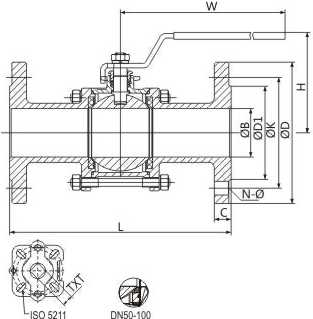

主要外形尺寸

DN

B

L

H

W

PN16

D

K

D1

C

N-∅

PN40

D

K

D1

C

N-∅

C150

D

K

D1

C

N-∅

ISO5211

TXT

15

15

W

75

130

95

65

45

16

4-14

95

65

45

16

4-14

90

60.5

35

10

4-15

F03/F04

9X9

20

20

150

80

140

105

75

58

18

4-14

105

75

58

18

4-14

100

70

43

11

4-15

F03/F04

9X9

25

25

160

85

150

115

85

68

18

4-14

115

85

68

18

4-14

110

79.5

51

12

4-15

F04/F06

11X11

32

32

180

100

170

140

100

78

18

4-18

125

100

78

18

4-18

115

89

64

13

4-15

F04/F06

11X11

40

38

200

110

200

150

110

88

18

4-18

150

110

88

18

4-18

125

98.5

73

15

4-15

F06/F07

14X14

50

50

230

120

220

165

125

102

18

4-18

165

125

102

20

4-18

150

120.5

92

16

4-19

F06/F07

14X14

65

65

293

130

280

185

145

122

18

4-18

185

145

122

22

8-18

180

139.5

105

18

4-19

F07

14X14

80

78

310

140

300

200

160

138

20

8-18

200

160

138

24

8-18

190

152.5

127

19

4-19

F07/F10

17X17

100

100

393

160

340

220

180

158

20

8-18

235

190

162

24

8-22

230

190.5

157

24

8-19

F07F10

22X22

125

125

400

215

550

250

210

185

22

8-18

270

220

188

26

8-26

255

215.9

185.7

24

8-22



150

150

480

233

650

285

240

210

22

8-22

300

250

218

28

8-26

280

241.3

215.9

26

8-22



200

200

600

350

800

340

295

265

24

12-22

375

320

282

34

12-30

345

298.5

270

29

8-22
