不锈钢直饮水球阀(PN25)
产品详情

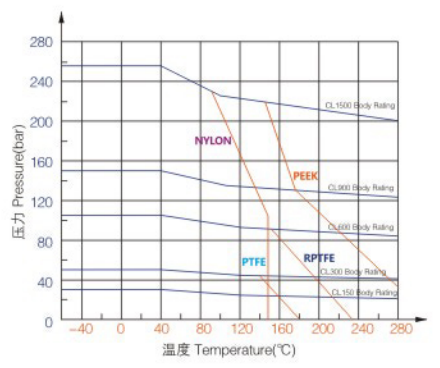

性能规范
• 公称压力：PN1.6,2.5Mpa
• 强度试验压力：PT2.4, 3.8MPa
• 低压气密封试验压力：0.6MPa
• 适用温度：-29°C-150°C
• 适用介质：
Q11F- (16-64)C 水、油、气
Q11F-(16-64)P 硝酸类
Q11F-(16-64)R 醋酸类
产品结构
主要零件材料
材料名称 | Q11F-(16-64)C | Q11F-(16-64)P | Q11F-(16-64)R |
阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀盖 | WCB | ZG1Cd8Ni9Ti | ZG1Cd8Ni12Mo2Ti |
球体 | ICr18Ni9Ti | ICr18Ni9Ti | 1Cr18Ni12Mo2Ti |
阀杆 | ICr18Ni9Ti | ICd8Ni9Ti | 1Cr18Ni12Mo2Ti |
密封圈 | 聚四氟乙烯(PTFE) | ||
填料 | 聚四氟乙烯(PTFE) | ||

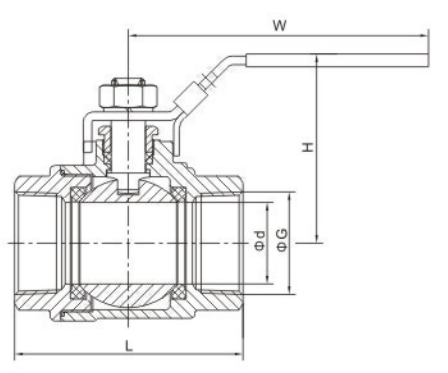

主要外形尺寸
DN | 英寸 | L | D | G | W | H |
15 | 1/2 英寸 | 51.5 | 11.5 | 1/2 英寸 | 95 | 49.5 |
20 | 3/4" | 62 | 17 | 3/4" | 95 | 55.5 |
25 | 1” | 73 | 22 | 1” | 120 | 68 |
32 | 1 1/4 英寸 | 80 | 27 | 1 1/4 英寸 | 150 | 91 |
40 | 1 1/2 英寸 | 91 | 32 | 1 1/2 英寸 | 170 | 100 |
50 | 2” | 108 | 44 | 2” | 200 | 118 |
