锻钢截止阀
产品详情
设计制造标准
•设计和制造按:API 602，ASME B16.34
• 连接尺寸按:ASME B16.25
• 检验和测试按:API 598
性能规范
• 公称压力：150 ~ 800LB
• 强度实验：1.5xPN
• 密封实验：1.1xPN
•气密封测试：0.6Mpa
•阀门主体材料：A105(C)、F304(P)、F304L(PL)、F316(R) , F316L(RL)
• 适用介质：水、蒸汽、油品、硝酸类、醋酸类
• 适用温度：-29 ℃~425℃
产品概述
锻钢截止阀是一种常用的截止阀，主要用于连接或截断管道中的介质，一般不用于调节流量。截止阀适用的压力和温度范围较大，该阀门是适用于小口径管道，密封面不易磨损、划伤，密封性能好，启闭阀瓣行程小，启闭时间短，阀门高度小。

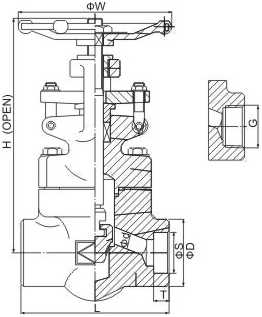

产品结构
主要零件材料
零件名称 | 材料 | |||
阀体 | A105 | A182 F22 | A182 F304 | A182 F316 |
阀瓣 | A276 420 | A276 304 | A276 304 | A182 316 |
阀杆 | A182 F6A | A182 F304 | A182 F304 | A182 F316 |
阀盖 | A105 | A182 F22 | A182 F304 | A182 F316 |
主要尺寸和重量
J6/1 1H/Y | CLASS150-800 | ||||||||
Size | d | S | D | G | T | L | H | W | |
DN | Inch | ||||||||
1/2 | 15 | 10.5 | 22.5 | 36 | 1/2″ | 10 | 79 | 172 | 100 |
3/4 | 20 | 13 | 28.5 | 41 | 3/4″ | 11 | 92 | 174 | 100 |
1 | 25 | 17.5 | 34.5 | 50 | 1″ | 12 | 111 | 206 | 125 |
1 1/4 | 32 | 23 | 43 | 58 | 1-1/4″ | 14 | 120 | 232 | 160 |
1 1/2 | 40 | 28 | 49 | 66 | 1-1/2″ | 15 | 152 | 264 | 160 |
2 | 50 | 35 | 61.1 | 78 | 2″ | 16 | 172 | 296 | 180 |
