不锈钢对夹式止回阀
不锈钢对夹式止回阀
产品详情


性能规范

•公称压力：PN1.6、2.5、4.0、6.4Mpa
•强度试验压力：PT2.4、3.8、6.0、9.6MPa
•高压密封试验压力：1.8、2.8、4.4、7.1 MPa
•适用介质：
H71/74/76H-(16-64)C 水、油品、气
H71/74/76W-(16-64)P 硝酸类
H71/74/76W-(16-64)R 醋酸类
•适用温度：-29~150℃

产品结构


主要零件材料

材料名称

H71/74/76H-(16-64)C

H71/74/76W-(16-64)P

H71/74/76W-(16-64)R

阀体

WCB

ZG1Cr18Ni9Ti
CF8

ZG1Cr18Ni12Mo2Ti
CF8M

阀掰

ZG1Cr18Ni9Ti
CF8

ZG1Cr18Ni9Ti
CF8

ZG1Cr18Ni12Mo2Ti
CF8M

密封

304,316,PTFE

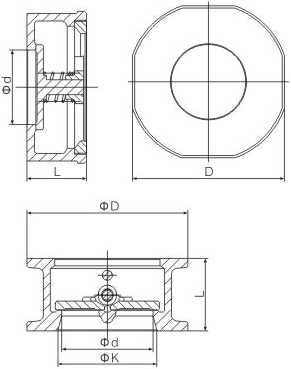

主要外形尺寸

H71主要外形尺寸

 公称通径

D

D

L

15

1/2″

15

46

17.5

20

3/4″

20

56

20

25

1″

25

65

23

32

1 1/4″

32

74

28

40

1 1/2″

40

84

31.5

50

2″

50

102

40

65

2 1/2″

65

121

46

80

3″

80

131

50

100

4″

100

156

60

125

5″

125

190

90

150

6″

150

220

105

200

8″

196

270

140

250

10″

246

328

146


H76主要外形尺寸

 公称通径

L

D

K

D

50

2″

60

48

50

108

65

2 1/2″

67

59

65

128

80

3″

73

73

80

142

100

4″

73

92

100

162

125

5″

86

115

125

192

150

6″

98

138

150

218

200

8″

127

186

200

272

250

10″

146

234

250

330

300

12″

181

270

300

375

350

14″

184

315

350

420

400

16″

191

365

400

483

450

18″

203

415

450

538

500

20″

219

465

500

593

600

24″

222

565

600

697
