产品功能及应用
功能：实现管路介质的通断及介质流量控制。
应用区域：应用于商业楼字、公共建筑及城市管网的水系统或通风系统中。可以牢现清节量或开关量控制。
相关行业：水厂及水源工程;环境保护;市改设施;电力及公用事业;建筑行业;钢铁、冶金;造纸行业;食品、饮料等。
产品特点
1、结构简单，操作方便;
2、安装简便，密封性能好;
3、使用寿命长、可靠性高;
4、零件互接性好，标准接口尺寸，灵活配备各种操作机构运行;
5、采用无销无靠背结构，密封更可靠。
工作原理

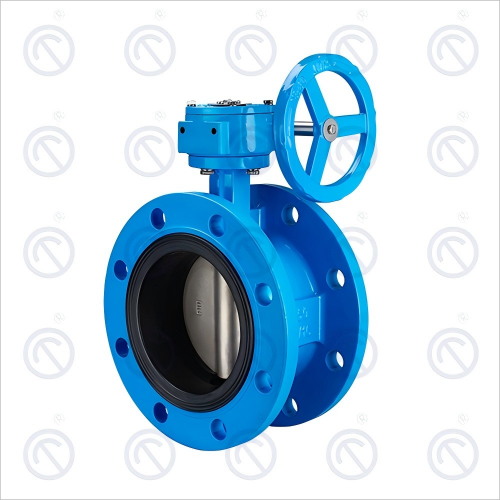

通过旋转手柄或手轮控制密封嫌板的转动，控制阀门的开启、关闭和调节流量。
技术参数
标准∶GB12238-89/EN 593
压力∶PN16/PN25
尺寸∶DN40-DN1200
温度∶-20℃-100℃
阀体：球磨铸铁钢/合金
阀板∶球墨铸铁/不锈锅/铝青铜/尼龙涂层
阀杆∶不锈钢
阀座∶EPDM/NBR/VITON/PTFE等
主要尺寸和重量
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
C | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 |
A | 83 | 93 | 100 | 114 | 125 | 143 | 170 | 200 | 223 | 270 | 300 | 340 |
B | 120 | 130 | 145 | 155 | 170 | 190 | 205 | 235 | 280 | 310 | 340 | 375 |
P.C.D | ∅125 | ∅145 | ∅160 | ∅180 | ∅210 | ∅240 | ∅295 | ∅350 ∅355 | ∅400 ∅410 | ∅460 ∅470 | ∅515 ∅525 | ∅565 ∅585 |
N×∅D | 4×∅19 | 4×∅19 | 8×∅19 | 8×∅19 | 8×∅19 | 8×∅23 | 8×∅23 12×∅23 | 12×∅23 12×∅28 | 12×∅23 12×∅28 | 16×∅23 16×∅28 | 16×∅28 16×∅31 | 20×∅28 20×∅31 |
D0 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 405 | 445 460 | 505 520 | 565 580 | 615 640 |
DN | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
C | 229 | 267 | 292 | 318 | 330 | 410 | 470 |
A | 355 | 410 | 478 | 529 | 584 | 657 | 799 |
B | 430 | 500 | 560 | 620 | 665 | 735 | 917 |
P.C.D | ∅620 ∅650 | ∅725 ∅770 | ∅840 ∅840 | ∅950 ∅950 | ∅1050 ∅1050 | ∅1160 ∅1170 | ∅1380 ∅1390 |
N×∅D | 20×∅28 20×∅34 | 20×∅31 20×∅37 | 24×∅31 24×∅37 | 24×∅34 24×∅40 | 28×∅37 28×∅40 | 28×∅37 28×∅43 | 32×∅40 32×∅49 |
D0 | 670 715 | 780 840 | 895 910 | 1015 1025 | 1115 1125 | 1230 1255 | 1455 1485 |
